Description
📝 Aperçu
Le NanoBuck de PN Labs est un régulateur de tension abaisseur réglable hautement intégré, parfait pour alimenter les périphériques qui doivent fonctionner sur une plage de tension d’entrée de 4,5 à 36 V.
Puisque vous pouvez facilement modifier la tension de sortie en utilisant les cavaliers intégrés, il est très facile de réutiliser ce module dans plusieurs projets, ce qui vous permet d’économiser beaucoup d’argent en n’ayant pas à acheter une pile de régulateurs conventionnels différents.
✅ Principales caractéristiques

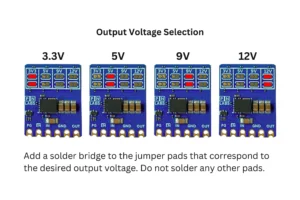

- Tension de sortie sélectionnable de 3,3, 5, 9 ou 12 V à l’aide de cavaliers de soudure. Tension d’entrée jusqu’à 36 V avec 40 V max absolu.

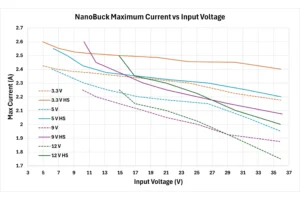

- Courant de sortie de 2-2,5 A en continu, voir le tracé du courant maximal en fonction de la tension d’entrée.
- Protection contre les surintensités et arrêt thermique avec nouvelle tentative automatique. Voir la fiche technique pour plus de détails

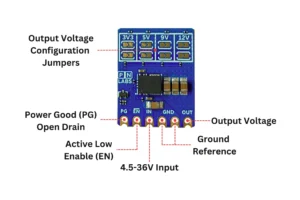

- Broches Enable et Power Good pour le fonctionnement à distance et la surveillance des défauts.
- Démarrage progressif de 4 ms pour faciliter la mise en marche en douceur et les charges fortement capacitives.

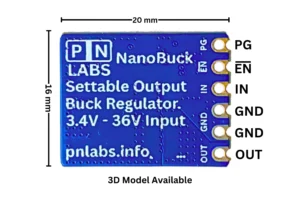

- Compatible SMT avec des bords crénelés, ce qui le rend adapté au soudage sur un PCB plus grand en tant que module.

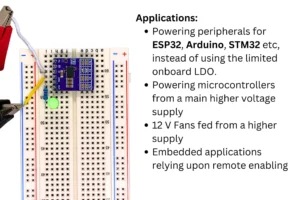

- Compatible avec les plaques d’essai avec des broches d’embase plates ou à angle droit de 2,54 mm (incluses).
- Dissipateur thermique de haute qualité fourni avec du ruban thermique à utiliser pour augmenter le courant de sortie. Comparez les niveaux de courant atteignables avec et sans celui-ci dans la documentation.

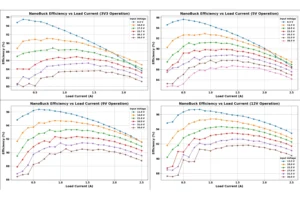

Utilisant la technologie de commutation sans inductance, le NanoBuck offre un rendement élevé de 80 à 95 % à des courants continus allant jusqu’à 2,5 A avec le dissipateur thermique fourni. Le courant réel réalisable dépend de la température ambiante, de la tension d’entrée et de la fixation ou non du dissipateur thermique fourni. Voir le graphique fourni pour plus de détails.
⚡ Pourquoi la technologie d'inductance intégrée est meilleure :
Contrairement aux régulateurs abaisseurs conventionnels qui reposent sur des inductances externes volumineuses, la technologie d’inductance intégrée intègre l’inductance directement dans le boîtier, à côté du contrôleur et des éléments de commutation. Cette intégration réduit l’empreinte du PCB, augmente la densité de puissance et simplifie la disposition de la carte en éliminant la boucle critique à courant élevé de la conception externe.
Avec l’inductance blindée et emballée à l’intérieur, la résistance parasite et l’inductance sont minimisées, ce qui permet des fréquences de commutation plus élevées avec des pertes plus faibles et une réponse transitoire améliorée. Le résultat est un meilleur rendement, une réduction des interférences électromagnétiques rayonnées et une empreinte globale plus petite. Ce circuit intégré intègre également la technologie Dual Random Spread Spectrum (DRSS) pour réduire les pics d’interférences électromagnétiques.
