Description
📝 Aperçu
Le module PN Labs FlexTrip est un fusible électronique unidirectionnel plus une diode idéale conçus pour 3-22 V avec jusqu’à 5 A de courant continu. Doté de niveaux de surintensité réglables de 0,5 à 5,5 A via des cavaliers de soudure, il s’adapte parfaitement à une plaque d’essai standard et possède même des bords crénelés, ce qui le rend approprié pour le soudage à un PCB plus grand.
Ce module est un excellent remplacement pour les fusibles résistifs à action rapide qui doivent être réinitialisés souvent. La mise à niveau des anciens fusibles avec une technologie plus récente supprime la nécessité de devoir en remplacer un chaque fois qu’il se déclenche : il suffit de réinitialiser le module électroniquement ou mécaniquement.
✅ Principales caractéristiques

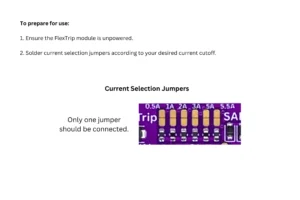

- Cavaliers à souder pour régler les niveaux de surintensité de 0,5, 1, 2, 3, 5, 5,5 A.
- Capacité de commutation de l’alimentation :
Basculez les charges en tirant la broche de réinitialisation (RST) vers le haut. - Signal Power Good (PG)
Le signal PG à drain ouvert est normalement tiré vers le haut jusqu’à Vcc et passe sinon à l’état BAS pendant un événement de défaut, ce qui indique à votre microcontrôleur que l’alimentation circule en toute sécurité dans le circuit intégré. - LED d’état : Une LED verte SAFE indique visuellement que l’alimentation circule en toute sécurité dans le circuit intégré.
- Fonctionnalité d’arrêt thermique et fusible CMS intégré : Si le courant continu est dépassé et que la carte surchauffe, le circuit intégré est doté d’une fonction d’arrêt thermique qui se déclenche autour de 140-150 °C. Soyez assuré qu’il existe également un fusible de 8 A en série sur le module en dernier recours au cas où une surtension rapide détruirait le circuit intégré avant que l’arrêt ne puisse répondre.
- Fonction de démarrage progressif : La puissance de sortie est augmentée progressivement à environ 1 V/ms dans votre circuit, ce qui contribue à réduire le courant d’appel au démarrage et assure une mise en marche en douceur.

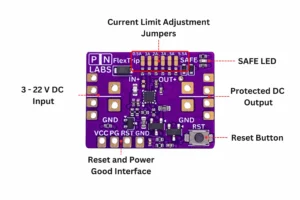

Compatible avec les plaques d’essai et les SMT, avec un espace pour les borniers (inclus) :

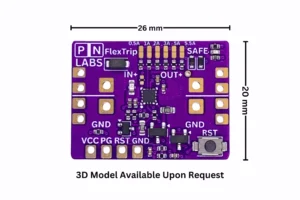

Un petit encombrement de 20×26 mm qui s’adapte à une plaque d’essai standard le rend idéal pour les circuits de prototypage. Il peut également être soudé à un PCB plus grand via des plots crénelés (empreinte disponible).
Réponse aux surintensités
Le FlexTrip est destiné à remplacer les fusibles CC à action rapide qui fonctionnent à des tensions comprises entre 3 et 22 V.
Lorsque la limite de courant est dépassée, il fonctionne en mode de déclenchement rapide ou en mode de limitation de courant active.
Si le courant dépassé est inférieur au double du courant de seuil défini, le dispositif se comportera comme un régulateur linéaire et chutera une partie de la tension à travers lui-même pour maintenir le courant de seuil. Si la limite de température du dispositif est dépassée dans ce mode, l’unité s’arrête et n’est pas activée à moins que le bouton de réinitialisation (RST) ne soit enfoncé ou qu’un signal de 3 à 15 V ne soit appliqué à la broche de réinitialisation.
Si le courant dépassé est supérieur au double de la limite définie, le dispositif s’éteint sans aucune limitation de courant active.
🟢 Fonctionnement normal
En cas de fonctionnement dans les limites de tension de sécurité :
La LED SAFE (verte) est allumée
La broche de signal Power Good (PG) est tirée vers le haut jusqu’à Vcc.
- La résistance série du module est d’environ 37 mOhm.
🔌 Réinitialisation du module après des événements de surintensité
Lorsque le module subit un événement de surintensité et s’éteint, il peut être réinitialisé en appuyant sur le bouton de réinitialisation (RST) ou en envoyant une impulsion électrique à la broche de réinitialisation allant de 3 à 15 V.

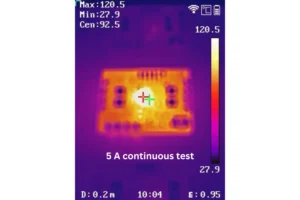

Notez que cette carte n’est conçue que pour 5 A de courant continu. Le réglage de 5,5 A est uniquement destiné à une condition transitoire. La fonction d’arrêt thermique du circuit intégré se déclenchera si vous essayez de tirer autant de courant en continu sans dissipateur thermique.
