Protect G2

Un module de coupure de surtension à semi-conducteurs et de protection inverse à diode idéale, réglable de 5 à 30 V et prévu pour 25 A en continu.

Protect G2 combine une coupure de surtension ajustable de 5 à 30 V, le blocage inverse et la commutation de charge jusqu’à 25 A. Cette deuxième génération compacte ajoute une sortie de défaut optoisolée, avec des connecteurs XT60 et une entrée Enable pour la commande à distance.

Description

• Coupure de surtension ajustable (5–30 V):
  Réglez votre seuil de coupure en tournant le potentiomètre embarqué. Quand la tension d’entrée dépasse la limite, le Protect coupe automatiquement la sortie et la rétablit de lui-même dès que les conditions redeviennent normales. Une précision typique de 3 % ou mieux est atteignable en ajoutant une résistance fixe de haute précision et en appliquant l’équation fournie.
• Protection contre l’inversion de polarité et le courant inverse:
  Se comporte comme une diode idéale, avec une chute de tension typique de seulement 13,5 mV jusqu’à 14 A. Évite les dommages causés par un branchement inversé et permet de réunir plusieurs alimentations en mode « ORing » pour la redondance et l’isolation des défauts : si une source tombe, les autres reprennent la charge sans retour de courant.
• Fiabilité tout semi-conducteur:
  Aucun relais, aucun claquement. Rien qu’une commande par MOSFET rapide et fiable. Conçue pour durer et pour tenir dans les applications exigeantes.
• Fonction d’interrupteur de puissance:
  Commandez des charges de forte puissance avec un simple interrupteur mécanique de faible courant raccordé au bornier Enable. Aucun interrupteur haute intensité encombrant n’est nécessaire.
• Sortie de défaut optoisolée:
  La broche de défaut à drain ouvert passe au niveau BAS pendant un événement de surtension : idéale pour le diagnostic système, les alertes ou une logique d’arrêt.
• Deux DEL d’état:
  SAFE = le courant circule en toute sécurité. FAULT = défaut de surtension détecté et sortie déconnectée
• Compact et facile à fixer:

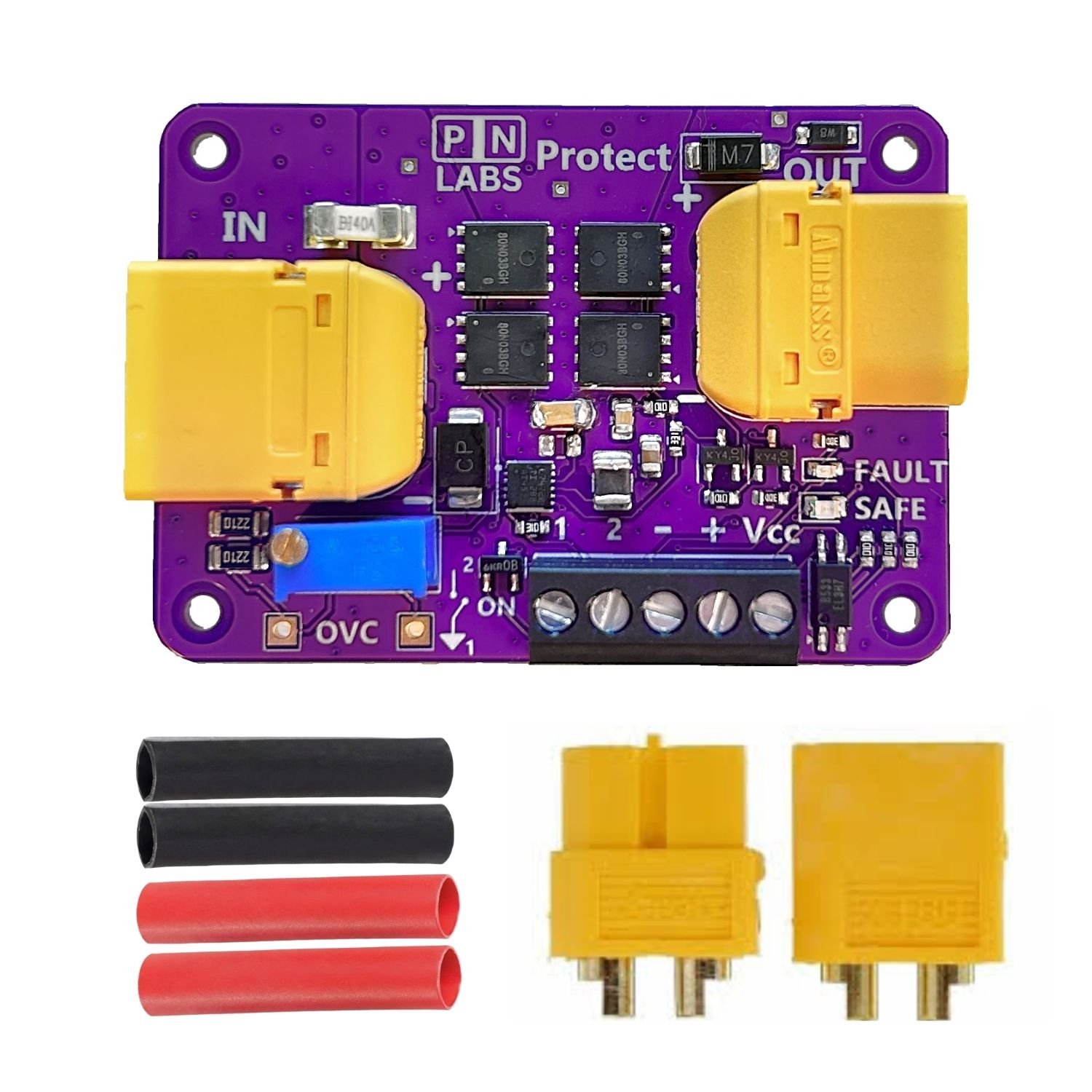

  Circuit imprimé de 54,5 x 38,5 mm percé de quatre trous de fixation M2. Les connecteurs XT60 facilitent le montage en ligne dans votre système, ou l’empilage de plusieurs modules pour la mise en parallèle (ORing).

Régler la coupure de surtension (OVC)

Pour calculer la tension de coupure voulue, utilisez la formule suivante :

OVC Res = (OVC - 1,94) / 2,79

• OVC Res est en kilo-ohms (kΩ)
• OVC est la tension de coupure en surtension souhaitée, en volts (V)

Vous pouvez mesurer la résistance entre les points de test avec un multimètre tout en ajustant le potentiomètre au tournevis. Vous obtenez ainsi un réglage fin du seuil de protection.

Important : mettez toujours le module Protect hors tension avant de régler la résistance OVC, pour éviter qu’un courant traversant le multimètre ne fausse sa lecture.

Comportement de la protection contre les surtensions

Lorsque la tension d’entrée dépasse la limite OVC configurée :

• Le module Protect désactive la sortie.
• La DEL Fault s’allume
• La broche de signal FAULT est tirée au niveau bas (drain ouvert vers GND)

Le module réactive automatiquement la sortie dès que la tension d’entrée redescend d’environ 0,5–1 V sous la limite OVC, ce qui permet une reprise transparente après une pointe transitoire.

Comportement de la protection en parallèle

⚠️ Pourquoi utiliser un module Protect plutôt que de brancher directement en parallèle ?

Quand deux sources de tensions inégales sont branchées en parallèle, la source la plus élevée pousse du courant dans la plus faible pour les amener toutes deux au même potentiel.

Ce courant incontrôlé peut endommager une alimentation qui n’est pas conçue pour l’absorber, puisque la boucle de régulation interne de l’alimentation la plus faible doit alors lutter pour compenser ce que fait l’autre source. Dans le cas d’une batterie, une pointe de courant non régulée et potentiellement dangereuse peut circuler, dépassant possiblement le courant de charge maximal de la batterie, l’endommageant par dépôt de lithium métallique et contribuant à une défaillance précoce.

Chaque module Protect possède un comparateur interne qui mesure la tension aux bornes de son MOSFET de puissance et le bloque en quelques microsecondes si un courant inverse est détecté, isolant ainsi cette source et protégeant ce qui se trouve derrière elle.

Une précision au sujet du partage de charge : le mode « ORing » offre une redondance nette et une bonne isolation des défauts. Si une source décroche, les autres reprennent la charge sans retour de courant. Il n’équilibre pas activement le courant entre les sources. Pour que les sources se partagent raisonnablement la charge, nous avons constaté qu’elles doivent généralement se trouver à environ 0,5 V l’une de l’autre ; la source la plus élevée tendra tout de même à fournir la plus grande part de la charge jusqu’à ce qu’elle atteigne sa limite de courant.

Pour utiliser le module Protect en mode parallèle (ORing) :

1. Utilisez un module Protect par source d’alimentation.
2. Réglez la limite OVC (coupure de surtension) sur chaque module, ou portez la résistance OVC à son maximum pour placer la coupure au sommet de sa plage, soit environ 29,8 V.
3. Raccordez chaque source d’alimentation à son propre module Protect.
4. Reliez ensemble les bornes de sortie de tous les modules Protect pour former la sortie commune.
5. (Facultatif) Ajoutez un interrupteur sur la borne Enable de chaque module pour activer ou désactiver les sources individuellement
