NanoBuck

Un régulateur abaisseur de 20 × 16 mm qui transforme une entrée de 4,5 à 36 V en un rail de 3,3 V, 5 V, 9 V ou 12 V choisi par cavalier, jusqu’à 2,5 A.

NanoBuck convertit une entrée de 4,5 à 36 V en une sortie sélectionnable de 3,3, 5, 9 ou 12 V. Son régulateur à inductance intégrée fournit jusqu’à 2,5 A avec le dissipateur inclus, avec les signaux Enable et Power Good pour la commande et la surveillance.

Description

• Choix de la tension de sortie entre 3,3 V, 5 V, 9 V et 12 V au moyen de ponts de soudure. Tension d’entrée jusqu’à 36 V, avec un maximum absolu de 40 V.
• Courant de sortie de 2-2,5 A en continu, voir le graphique du courant maximal en fonction de la tension d’entrée.
• Arrêt sur surintensité et sur surchauffe avec réarmement automatique. Voir la fiche technique pour plus de détails
• Broches Enable et Power Good pour la commande à distance et la surveillance des défauts.
• 4 ms de démarrage progressif pour faciliter une mise sous tension douce et les charges fortement capacitives.
• Compatible montage en surface : les bords crénelés permettent de souder la carte sur un circuit imprimé plus grand, comme un module.

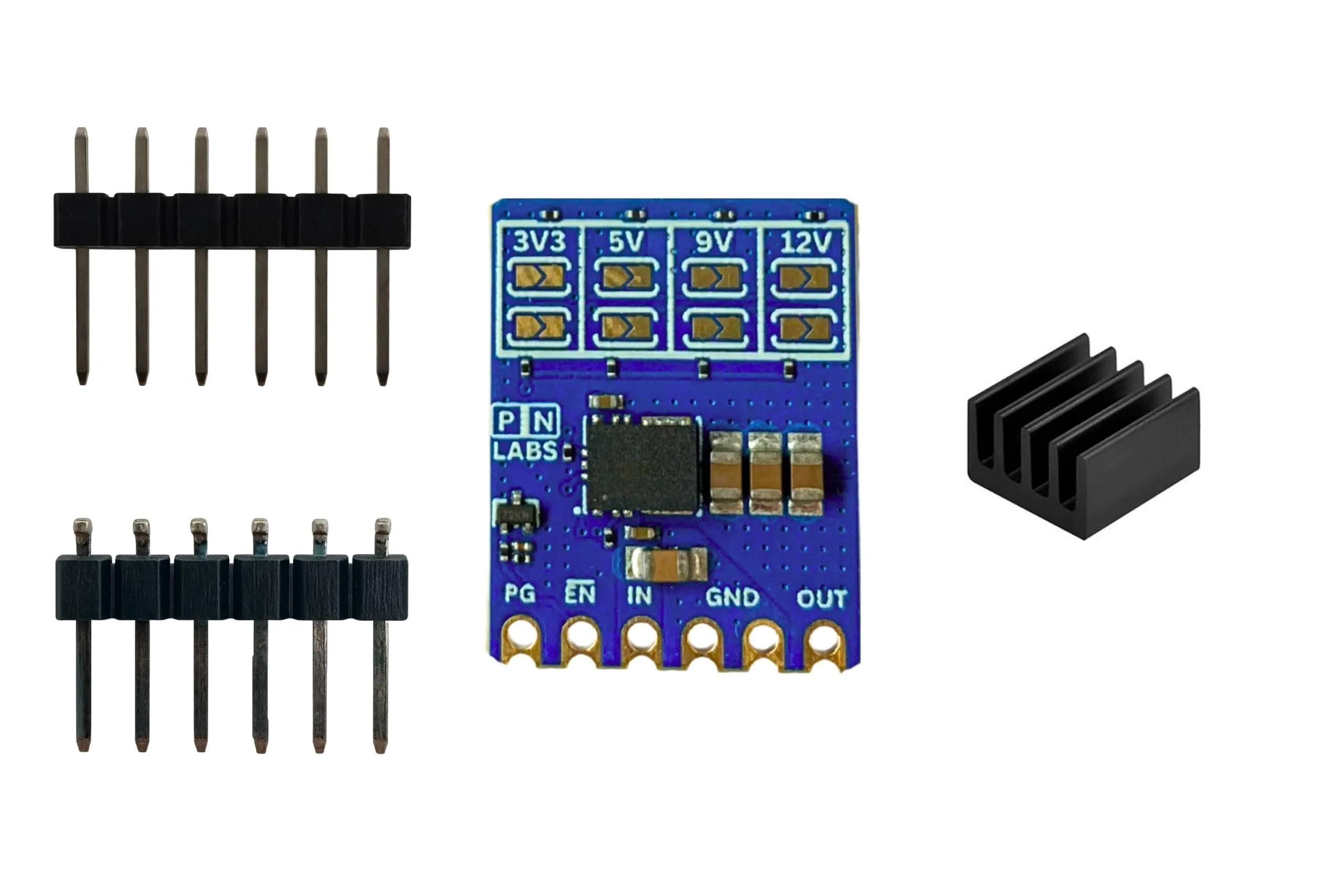

• Compatible plaque d’essai : broches droites ou coudées au pas de 2,54 mm (incluses).
• Un dissipateur thermique fourni de haute qualité, avec son ruban thermique, à utiliser pour augmenter le courant de sortie. Comparez dans la documentation les niveaux de courant atteignables avec et sans celui-ci.

Grâce au circuit régulateur abaisseur ajustable TPSM33625 à commutation à inducteur intégré, le NanoBuck atteint des rendements de 80 à 95 % à des courants continus allant jusqu’à 2,5 A avec le dissipateur fourni. Le courant réellement atteignable dépend de la température ambiante, de la tension d’entrée et de l’utilisation ou non du dissipateur. Voir le graphique fourni pour plus de détails.

Pourquoi la technologie à inductance intégrée est supérieure :

Contrairement aux régulateurs abaisseurs classiques, qui dépendent d’une inductance externe encombrante, la technologie à inductance intégrée place l’inductance directement dans le boîtier, aux côtés du contrôleur et des éléments de commutation. Cette intégration réduit l’encombrement sur le circuit imprimé, augmente la densité de puissance et simplifie le tracé en éliminant la boucle critique de fort courant du montage externe.

L’inductance étant blindée et intégrée au boîtier, la résistance et l’inductance parasites sont réduites au minimum, ce qui autorise des fréquences de commutation plus élevées avec moins de pertes et une meilleure réponse aux transitoires. Il en résulte un meilleur rendement, moins d’interférences électromagnétiques rayonnées et un encombrement global plus faible.

Le circuit intègre également la technologie Dual Random Spread Spectrum (DRSS), qui réduit les pics d’interférences électromagnétiques.

Ressources complémentaires

Apprenez-en plus pour utiliser efficacement le NanoBuck dans une variété d’applications. Tout le contenu appartient à ses auteurs d’origine, vers lesquels nous renvoyons.

[Souder un circuit imprimé à bords crénelés sur une carte plus grande] :

• Un très bon tutoriel et une vidéo de Sparkfun Electronics : (Site Web)
• Pensez à consulter l’onglet Téléchargements pour l’empreinte recommandée

[Séquencement d’alimentation] :

• Pourquoi le séquencement d’alimentation est-il nécessaire ? (Blogue de Microchip)

Voir le module en action

Présentation du NanoBuck par IMSAI Guy, novembre 2025.
