FlexTrip

Un fusible électronique ajustable et réarmable de 5 A avec diode idéale intégrée, de 3 à 22 V c.c.

FlexTrip est un fusible électronique réarmable pour les rails de 3 à 22 V c.c., jusqu’à 5 A en continu. Réglez le seuil par cavaliers à souder, réarmez par bouton ou signal et surveillez l’alimentation grâce à la sortie Power Good.

Description

• Cavaliers à souder:
  pour régler les seuils de surintensité à 0,5, 1, 2, 3, 5, 5,5 A.
• Fonction d’interrupteur de puissance:
  Commutez les charges en portant la broche de réarmement (RST) au niveau haut.
• Signal Power Good (PG):
  Le signal PG à drain ouvert est normalement tiré au niveau haut vers Vcc et passe au niveau BAS lors d’un défaut : il indique à votre microcontrôleur que l’alimentation circule en toute sécurité dans le circuit intégré.
• Voyant d’état:
  Un voyant SAFE vert indique visuellement que l’alimentation circule en toute sécurité dans le circuit intégré.
• Arrêt thermique et fusible CMS embarqué:
  Si le courant permanent est dépassé et que la carte surchauffe, le circuit intégré dispose d’un arrêt thermique qui s’enclenche aux environs de 140-150 °C. Un fusible série de 8 A est aussi monté sur le module en dernier recours, au cas où une surtension rapide détruirait le circuit intégré avant que l’arrêt puisse réagir.
• Démarrage progressif:
  La sortie monte en tension dans votre circuit à environ 1 V/ms, ce qui réduit le courant d’appel au démarrage et assure une mise sous tension en douceur.

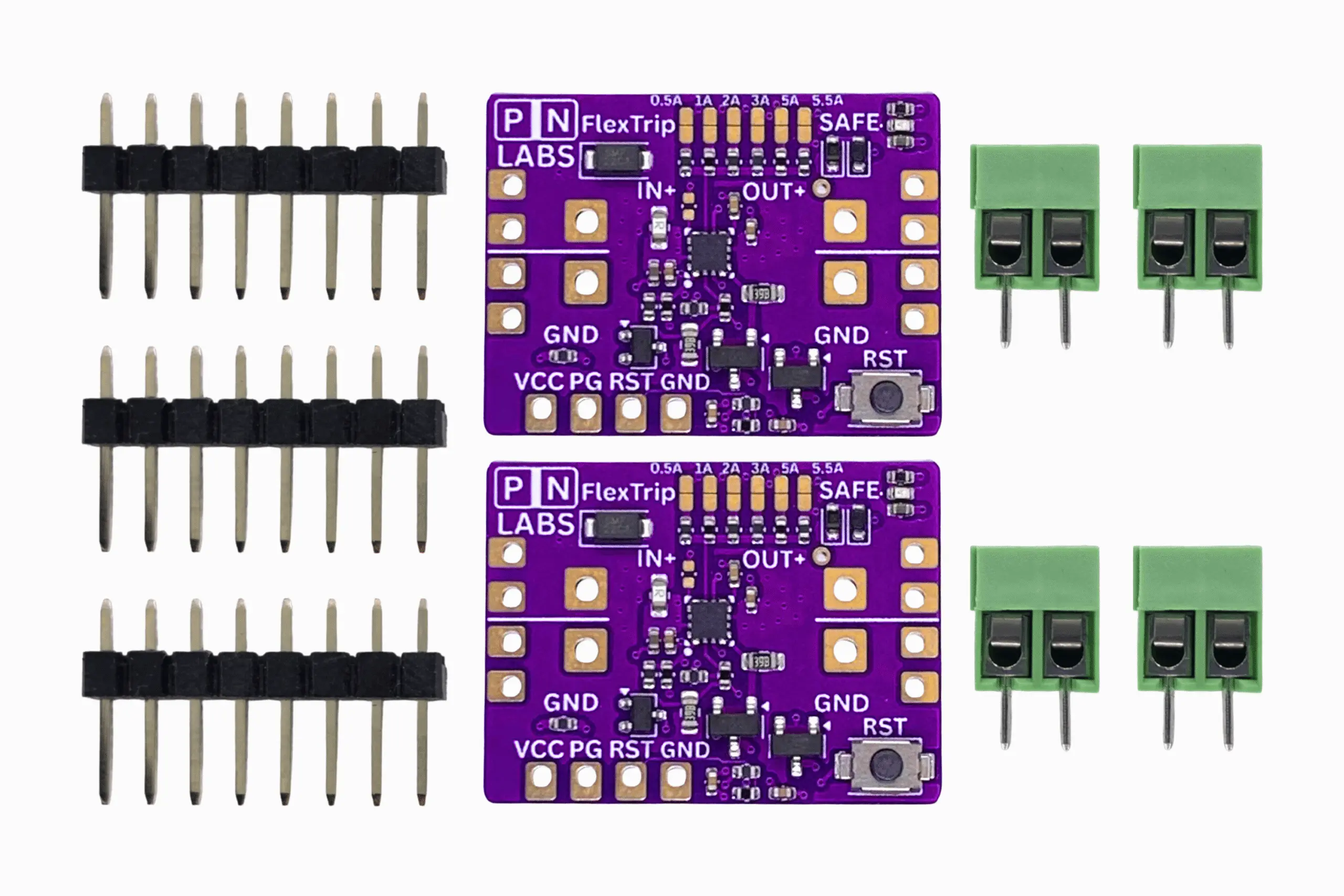

• Compatible plaque d’essai et CMS, avec la place pour les borniers (inclus):
  Son faible encombrement de 20×26 mm se pose sur une plaque d’essai standard, ce qui le rend idéal pour les circuits de prototypage. Il peut aussi être soudé sur un circuit imprimé plus grand par ses pastilles crénelées (empreinte CMS offerte).

Réaction à la surintensité

Le FlexTrip est conçu pour remplacer les fusibles c.c. à action rapide qui fonctionnent à des tensions de 3-22 V.

Lorsque la limite de courant est dépassée, il agit soit en déclenchement rapide, soit en limitation active du courant.

Si le courant excédentaire reste inférieur au double du seuil réglé, le dispositif se comporte comme un régulateur linéaire et absorbe une partie de la tension à ses bornes afin de maintenir le courant au seuil. Si la limite de température du dispositif est dépassée dans ce mode, le module se coupe et ne se remet pas en service tant que le bouton de réarmement (RST) n’est pas enfoncé ou qu’un signal de 3-15 V n’est pas appliqué à la broche de réarmement.

Si le courant dépasse plus du double de la limite réglée, le dispositif se coupe sans aucune limitation active du courant (mode de déclenchement rapide).

Réarmement du module après une surintensité

Lorsque le module subit une surintensité et se coupe, il se réarme en appuyant sur le bouton de réarmement (RST) ou en envoyant sur la broche de réarmement une impulsion électrique de 3 à 15 V.

Ressources complémentaires

Apprenez-en plus pour utiliser le FlexTrip efficacement dans une variété d’applications. Tout le contenu appartient à ses auteurs d’origine, vers qui nous avons mis des liens.

[Circuits de protection continue contre les surtensions] :

• Comprenez les avantages et les inconvénients des circuits de protection contre les surtensions à semi-conducteurs dans notre article de blogue ici.

[Mise en parallèle (ORing) et multiplexage] :

• Introduction au multiplexage d’alimentation : note d’application de Texas Instruments (Basics of Power Mux)
• Précautions du multiplexage d’alimentation : note d’application de Texas Instruments (Power Multiplexing Using Load Switches and eFuses)

[Introduction aux fusibles électroniques] :

• GreatScott! explique le fonctionnement des fusibles électroniques et leur intérêt (YouTube)

Comparez le FlexTrip au Protect Nano, qui intègre des seuils de coupure en surtension et en sous-tension.
