Pourquoi la protection contre les surtensions est essentielle pour votre circuit (et 3 façons de l’ajouter)

Tout ingénieur en électronique finit par apprendre la leçon à la dure : on branche l’alimentation, un « pop » discret (ou très fort) résonne dans la pièce, et le circuit meurt sur-le-champ.

C’est la surtension. Il y a surtension quand la tension appliquée à votre circuit dépasse ce que vos composants peuvent encaisser sans dommage. Que la cause soit un adaptateur mal câblé, un retour inductif ou une pointe venue d’une alimentation de banc, même une surtension momentanée suffit à détruire un semi-conducteur sensible.

Dans une conception professionnelle, la protection contre les surtensions (OVP) n’est pas une option : elle fait partie du travail d’ingénierie de fiabilité. Ajouter une protection contre les surtensions à votre circuit est essentiel.

Qu’est-ce qu’une surtension ?

Il y a surtension dès que la tension sur un nœud du circuit dépasse sa limite de fonctionnement sûre. Elle peut être :

  • Surtension continue, par exemple, brancher une alimentation de 24 V sur un appareil prévu pour 12 V.
  • Surtension transitoire, par exemple, une pointe de quelques microsecondes provoquée par la coupure d’une charge inductive ou par une décharge électrostatique (DES).

Les deux font des dégâts. La surtension continue a tendance à faire surchauffer les composants et à claquer les oxydes de grille, tandis que les pointes transitoires peuvent percer les jonctions PN et causer une défaillance immédiate ou latente.

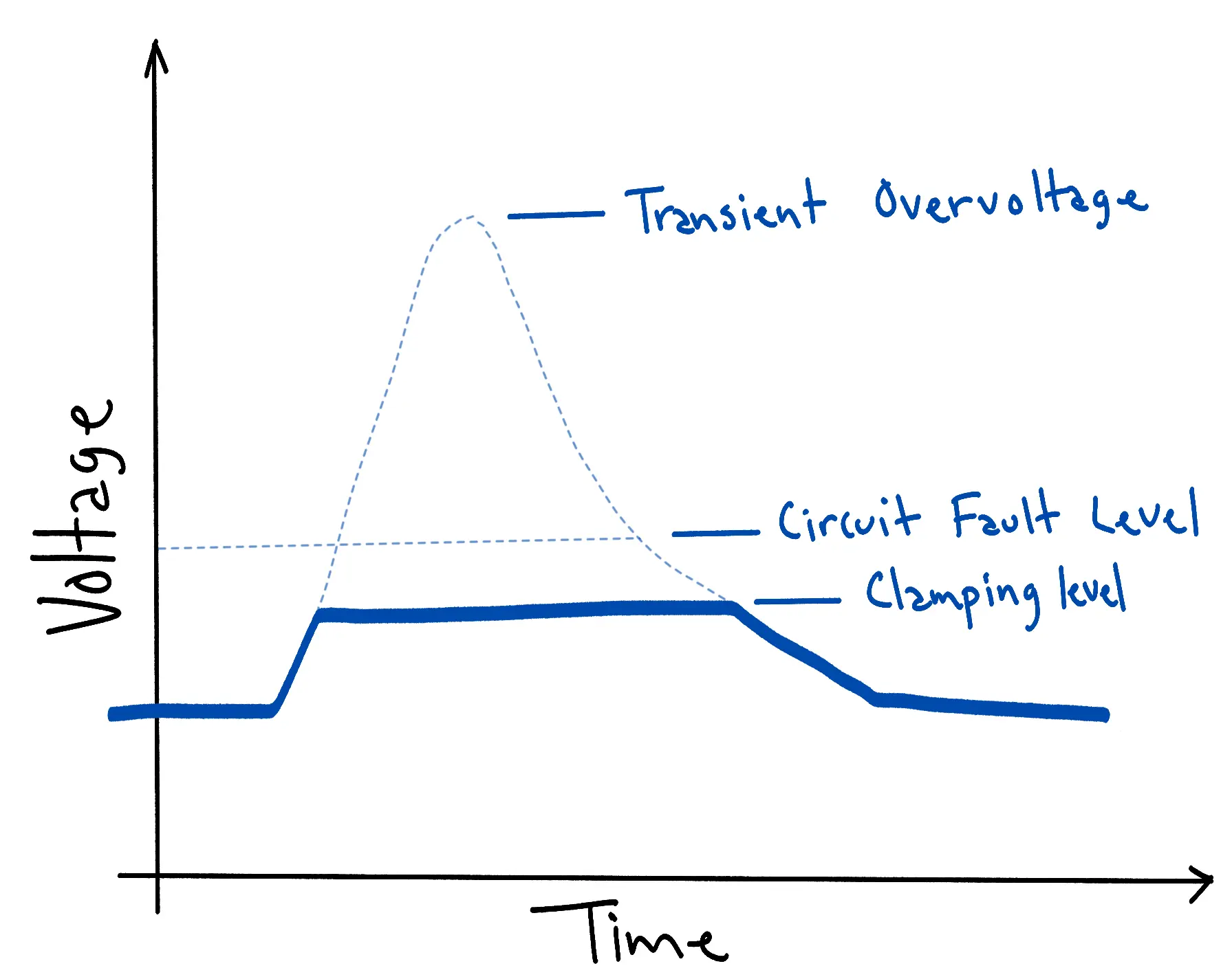

Graphique dessiné à la main de la tension en fonction du temps : la pointe de surtension transitoire, en pointillés, dépasse largement le seuil de défaillance du circuit, tandis que la courbe écrêtée, en trait gras, reste au niveau d’écrêtage, plus bas, pendant toute la durée de l’événement.

Pourquoi vous avez besoin d’une protection contre les surtensions

  1. Elle évite les dommages permanents
    Les régulateurs de tension, les circuits intégrés et les grilles de MOSFET ont des valeurs maximales absolues. Dépassez-les une seule fois et la pièce est finie. Même si le composant semble encore fonctionner, la règle tacite de l’industrie est de le remplacer. Personne n’a envie d’infliger à un collègue, ou à soi-même dans six mois, de longues heures de débogage.
  2. Elle améliore la fiabilité à long terme
    Même quand une pointe ne tue pas une pièce sur le coup, elle peut la dégrader. Avec le temps, ça donne de la dérive, des courants de fuite ou des pannes intermittentes, le pire genre à déboguer.
  3. Elle protège des erreurs d’utilisation
    Les ingénieurs comme les clients branchent la mauvaise alimentation sur un appareil. Une protection rend le circuit « à l’épreuve des maladresses » et vous enlève une inquiétude de la conception. C’est encore plus important sur les bancs d’essai internes et externes, où l’ingénieur n’est ni celui qui monte ni celui qui opère les gabarits de contrôle qualité : impossible de prévoir tous les cas d’usage, et si les opérateurs se montrent créatifs, vous ne voulez pas vous retrouver en appel de débogage à distance jusqu’à 3 h du matin (ce n’est pas agréable).
  4. Elle fait économiser du temps et de l’argent
    Sur une conception coûteuse, ajouter un composant « d’assurance » matérielle évite des heures de main-d’œuvre, de l’argent et des maux de tête. Une petite hausse du coût de la nomenclature peut éviter des milliers de dollars en cartes perdues, en retours sous garantie et en dommages à la réputation de la marque.

3 façons éprouvées d’ajouter une protection contre les surtensions

Comme on vient de le voir, la protection contre les surtensions compte pour préserver vos circuits. Voici les trois méthodes les plus courantes et les plus efficaces : leur fonctionnement et leurs compromis.

0. Les fusibles

Commençons par le dire clairement : un fusible seul ne protège pas votre circuit contre les surtensions. Cela dit, si la surtension transporte assez d’énergie, elle peut faire circuler un courant excessif dans le fusible et, selon son calibre de déclenchement, le faire sauter. Ce n’est pas un moyen fiable d’empêcher une tension dangereuse d’atteindre vos circuits sensibles. Même les meilleurs fusibles mettent environ 100 ms à s’ouvrir à 1,5 fois leur courant nominal. On nous pose souvent la question.

1. Les diodes TVS (suppresseurs de tension transitoire)

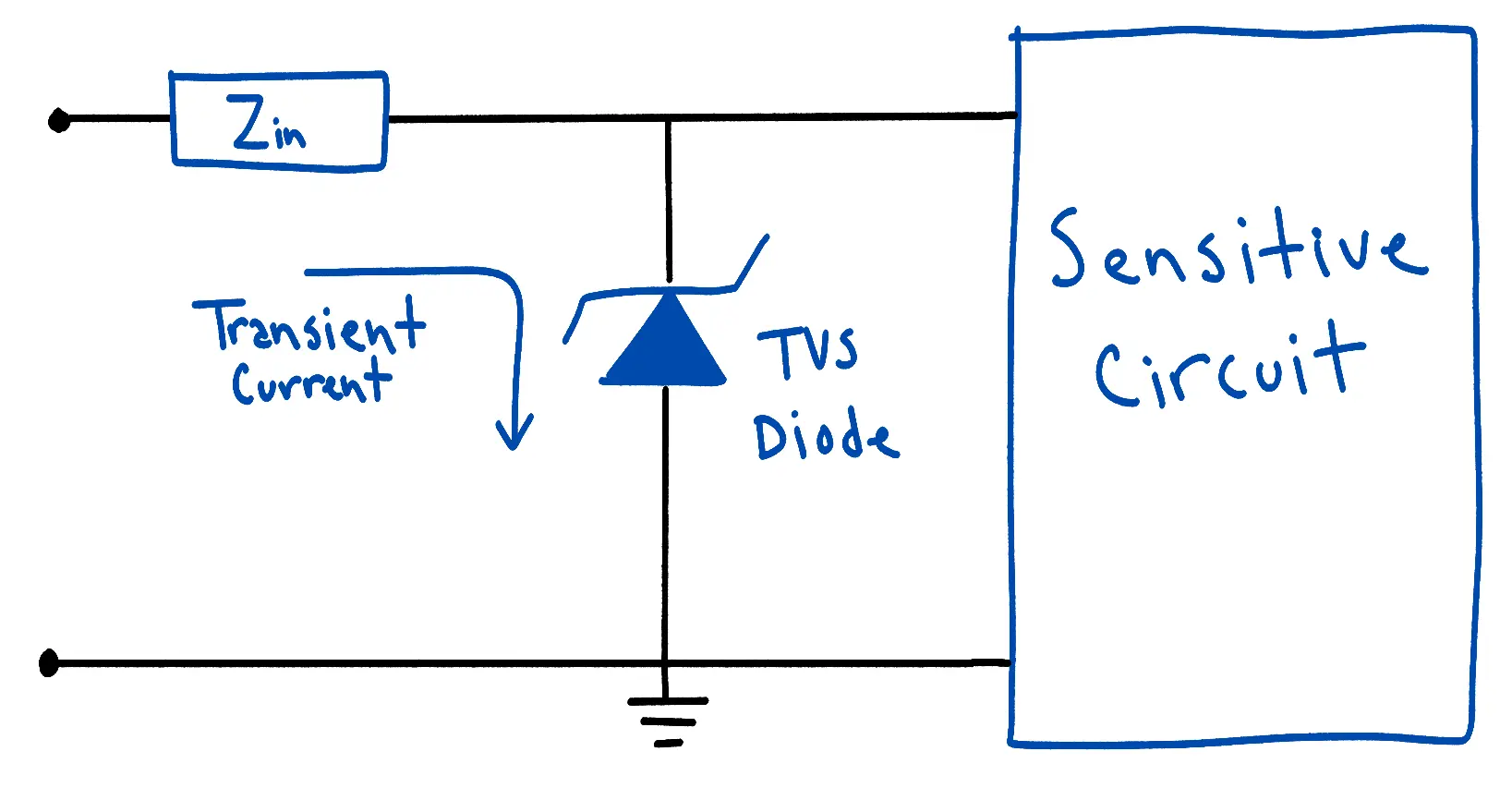

Schéma dessiné à la main d’une diode TVS montée en parallèle entre le rail d’alimentation et la masse, en aval de l’impédance d’entrée Zin et en amont d’un bloc marqué circuit sensible, avec une flèche montrant le courant transitoire dérivé dans la diode plutôt que vers la charge.

Fonctionnement :
Une diode TVS agit comme un amortisseur de surtension. Aux tensions normales, elle reste tranquille en polarisation inverse. Dès que la tension dépasse sa tension de claquage, elle conduit fortement, ce qui écrête la tension à un niveau sûr et absorbe l’énergie de la surtension.

Utilisation idéale :

  • Protection contre les décharges électrostatiques et la foudre
  • Environnements automobiles ou à charge inductive
  • Rails d’alimentation soumis à des transitoires de tension occasionnels

Avantages :

  • Temps de réponse extrêmement court (de la picoseconde à la nanoseconde)
  • Simple composant à deux bornes, facile à poser en travers d’un rail d’alimentation ou d’un signal
  • Peu coûteuse et largement disponible
  • Excellente pour écrêter les transitoires brefs à forte énergie

Inconvénients :

  • Ne convient pas à une surtension soutenue : elle chauffe et finit par lâcher
  • À choisir avec soin, car la tension d’écrêtage complète est en général bien supérieure à la tension de fonctionnement nominale
  • Capacité d’absorption d’énergie limitée (choisir selon la tenue en surtension)

Conseil de pro :
Placez toujours la diode TVS près du connecteur d’entrée d’alimentation, avec un retour de masse à faible impédance. C’est là qu’elle est la plus efficace.

2. Les circuits crowbar (Zener + SCR)

Schéma crowbar dessiné à la main : un fusible dans la ligne d’alimentation, une Zener et une résistance R qui fixent le nœud de gâchette V2, et le SCR qui court-circuite le rail en parallèle sur la charge.

Fonctionnement :
Quand la tension dépasse un seuil (fixé par une Zener ou une référence), le circuit crowbar déclenche le redresseur commandé au silicium (SCR), qui court-circuite l’alimentation à la masse. Ce court-circuit « fait sauter le fusible » ou force l’arrêt, ce qui protège les circuits en aval. C’est une méthode sacrificielle, mais décisive.

Utilisation idéale :

  • Alimentations linéaires ou de laboratoire
  • Circuits où l’arrêt complet est plus sûr qu’un fonctionnement hors limites
  • Rails CC déjà équipés d’un fusible ou d’un disjoncteur

Avantages :

  • Coupure franche : pas d’ambiguïté, pas de dégradation lente
  • Conception analogique simple, sans surveillance active
  • Encaisse des surtensions importantes et prolongées (si le fusible est bien dimensionné)

Inconvénients :

  • Action unique : le circuit reste verrouillé jusqu’à une coupure d’alimentation et, selon la conception, il faut remplacer un fusible
  • Exige un fusible ou une résistance série pour limiter le courant de court-circuit
  • Peu adapté aux applications de faible puissance où la place manque

Conseil de pro :
Associez le crowbar à un fusible réarmable (PTC) ou à un fusible électronique intégré. Le circuit redevient utilisable sans remplacer physiquement un fusible.

3. La protection active contre les surtensions (commutateurs de charge électroniques et contrôleurs de diode idéale)

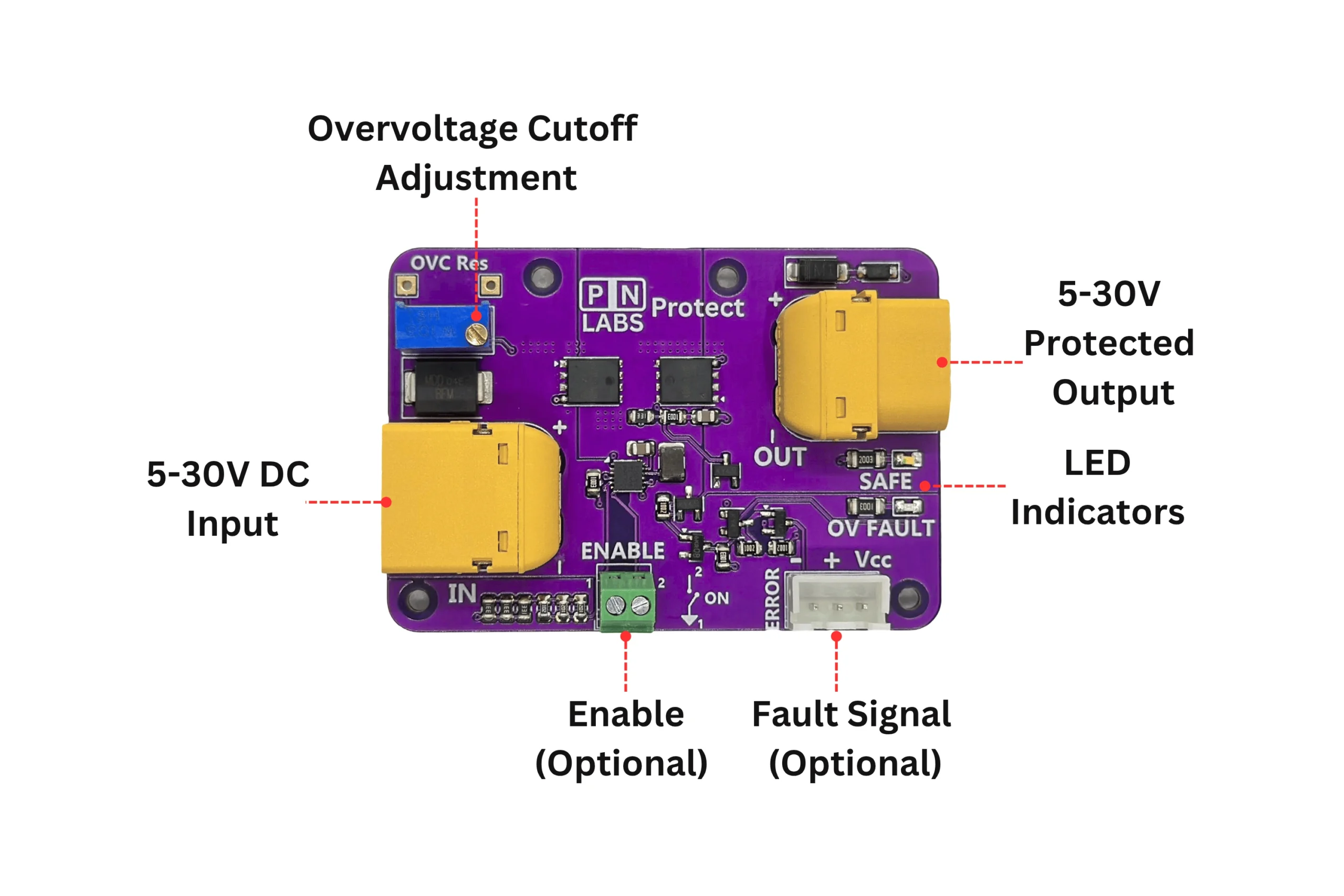

Photographie annotée de la carte Protect de PN Labs, avec des repères vers le potentiomètre de réglage du seuil de surtension, l’entrée 5 à 30 V c.c., la sortie protégée 5 à 30 V, les voyants à DEL et les connecteurs optionnels d’activation et de signal de défaut.

Fonctionnement :
Les circuits de protection active reposent sur des circuits intégrés ou des cartes dédiés qui surveillent la tension d’entrée en continu. Dès que la tension dépasse un seuil, le circuit intégré déconnecte la charge par voie électronique, en général en bloquant un MOSFET. Beaucoup ajoutent aussi la protection contre les inversions de polarité et le blocage du courant inverse, par des techniques de diode idéale.

C’est ainsi que fonctionnent les cartes de protection modernes comme le PN Labs Protect et le PN Labs Protect Nano : elles réunissent plusieurs fonctions de protection sur une seule carte compacte.

Utilisation idéale :

  • Systèmes numériques sensibles, microcontrôleurs et appareils alimentés par batterie
  • Produits branchés sur des adaptateurs d’alimentation externes ou sur plusieurs alimentations
  • Conceptions qui exigent une protection permanente et réarmable sans intervention de l’utilisateur

Avantages :

  • Reconnexion automatique dès que la tension revient dans la plage sûre
  • Gère aussi bien les surtensions transitoires que continues
  • Inclut souvent la protection contre les inversions de polarité et le courant inverse
  • Réutilisable, sans fusible à remplacer

Inconvénients :

  • Coût et complexité un peu plus élevés qu’une solution passive
  • Le MOSFET introduit une très faible chute de tension (elle dépend du Rds(on))
  • Doit être calibré pour la tension et le courant maximaux attendus

Conseil de pro :
Posez la carte de protection active sur votre rail d’entrée d’alimentation principal et complétez-la par des diodes TVS ou des filtres en amont. C’est la défense complète.

Concevoir des entrées d’alimentation solides

Dans les conceptions professionnelles et destinées à la production, les ingénieurs combinent souvent plusieurs couches de protection :

  • Une diode TVS pour écrêter rapidement les surtensions
  • Une coupure active (comme le PN Labs Protect) pour les surtensions continues ou un mauvais branchement
  • Un filtre d’entrée et du découplage pour maîtriser le bruit et l’ondulation

Ces couches successives mettent le circuit à l’abri autant des pointes brèves que des défauts de longue durée.

À retenir

La protection contre les surtensions ne sert pas seulement à éviter la fumée : elle intègre de la résilience à la conception. Projet personnel ou produit fabriqué en série, protéger l’entrée d’alimentation devrait être un objectif de conception à part entière.

Si vous avez déjà remplacé un régulateur grillé ou vu un prototype mourir à cause d’une mauvaise alimentation, vous le savez déjà : la question n’est pas de savoir si ça arrivera, mais quand. Ajouter une protection contre les surtensions à votre circuit est essentiel à la fiabilité.

Vous cherchez une solution prête à l’emploi ?

Si vous voulez une protection contre les surtensions prête à brancher, avec protection contre les inversions de polarité et blocage du courant inverse intégrés, regardez le PN Labs Protect ou le Protect Nano.

PN Labs Protect :

  • Seuil de surtension CC réglable de 5 à 30 V
  • Courant continu admissible de 25 A
  • Commutateur de charge pilotable par interrupteur externe
  • Protection contre les inversions de polarité en entrée
  • Protection contre le courant inverse
  • Sortie de signal de défaut
  • Voyant d’état à DEL
Photographie annotée de la carte Protect de PN Labs, indiquant l’entrée 5 à 30 V c.c., la sortie protégée, le réglage du seuil de surtension, les DEL SAFE et OV FAULT, et les raccordements optionnels d’activation et de signal de défaut.

PN Labs Protect Nano :

  • Protection configurable contre les surtensions et les sous-tensions pour les systèmes en 3,3 V, 5 V et 12 V
  • Limite de surintensité à verrouillage réglable à 1, 3 ou 6 A, avec réarmement par bouton ou par commande numérique
  • Compatible avec les plaques d’essai
  • Parfait pour les applications embarquées
  • Protection contre les inversions de polarité en entrée
  • Protection contre le courant inverse
  • DEL d’état (SAFE) et sortie Power Good (PG)

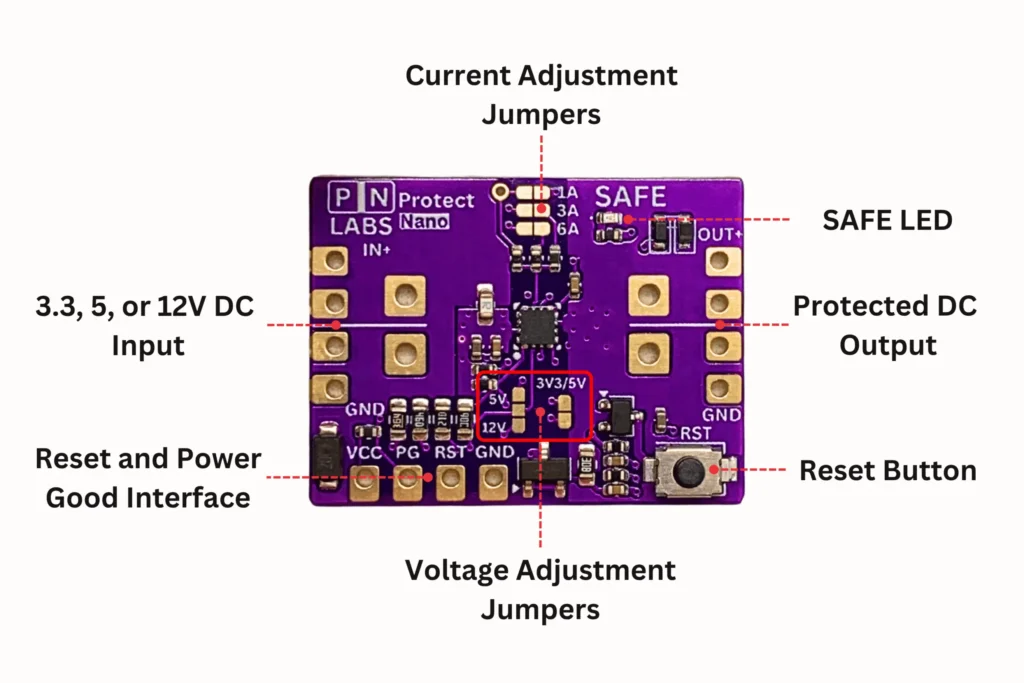

Photographie annotée de la carte Protect Nano de PN Labs, indiquant les cavaliers de réglage du courant à 1, 3 et 6 A, les cavaliers de tension 3,3, 5 et 12 V, les pastilles d’entrée c.c. et de sortie protégée, la DEL SAFE, le bouton de réarmement et l’interface de réarmement et de Power Good.
